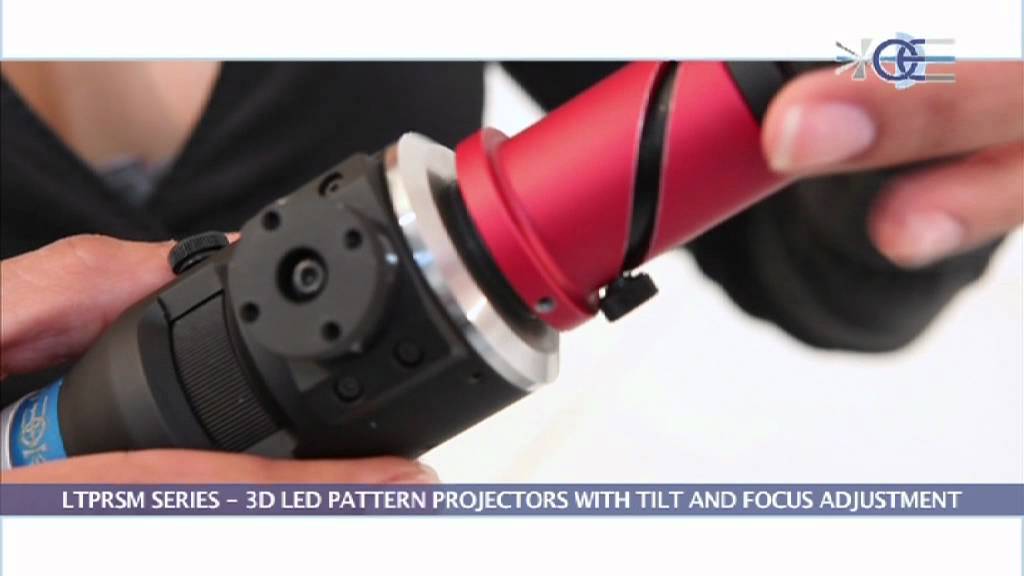

Opto Engineering LT PR SM – Projecteurs de mire à LED avec réglage Scheimpflug (Tilt Shift)

La série LT PR SM inclut des projecteurs de mire à LED conçus spécialement pour les systèmes nécessitant la réalisation de profils complexes et des mesures en 3D.

Les techniques de triangulation imposent des faisceaux de lumière structurés orientés vers l'échantillon avec un angle important. Basculer la source de lumière de la mire devient essentiel pour s’assurer que la lumière est distribuée correctement et de façon homogène sur l’ensemble de la surface de l’échantillon. Les projecteurs de mire LT PR SM intègrent un mécanisme basculant fondé sur le principe Scheimpflug. Ce principe garantit le fait que la focalisation ne changera pas en fonction du basculement de la mire. De plus, le mécanisme de focalisation intégré permet la résolution optique maximale. Le faisceau projeté peut être couplé à l’ouverture de n’importe quel objectif en monture C.

La mire peut facilement être changée et intégrée : il suffit de démonter l’adaptateur pour monture C. La mire est quant à elle retenue par une bague filetée.

Marchés & applications

Les projecteurs de la série LT PR SM peuvent être intégrés à une grande variété d’optiques, les meilleurs résultats sont obtenus grâce aux lentilles bi-télé-centriques. La zone de projection reste sans distorsion car le basculement de la mire causera seulement un agrandissement linéaire uni- directionel. D'excellents résultats peuvent également être obtenus avec des lentilles macro, sans distorsion ; dans ce cas, l’agrandissement est différent sur les deux axes, mais grâce à la haute résolution et à l’absence de distorsion, les reconstructions 3D peuvent être effectuées facilement.

Modèles

  • Couleur, longueur d’onde maximale et flux :
    • Rouge, 630 nm, >11,4 Lumen
    • Verte, 520 nm, >19 Lumen
    • Bleue, 460 nm, > 4.5 Lumen
    • Blanche, >21 Lumen
  • Tension continue minimale: 12,0 VDC
  • Tension continue maximale: 24,0 VDC
  • Consommation: <2 W

Contact

Support technique

+33 1 45.06.95.60
+33 1 40.99.11.88
support@stemmer-imaging.fr

Service commercial / Conseil produits

+33 1 45.06.95.60
+33 1 40.99.11.88
sales@stemmer-imaging.fr

Service de rappel téléphonique

Si vous avez une question ou un souhait, veuillez indiquer vos données. Nous vous rapellons volontiers!

Service de rappel téléphonique

Lumière blanche

OE LT PR SM HP3W-W

Projecteurs de motifs LED 3D haute performance

  • LED blanc
  • Tension DC minimum: 12 V
  • Tension maximale DC: 24 V
  • Consommation ...
Lumière bleue

OE LT PR SM HP3W-B

Projecteurs de motifs LED 3D haute performance

  • LED bleue, 460 nm (pic)
  • Tension DC minimum: 12 V
  • Tension maximale DC ...
Lumière rouge

OE LT PR SM HP3W-R

Projecteurs de motifs LED 3D haute performance, rouge

  • Couleur rouge LED, 630 nm (pic)
  • Tension DC minimum: 12 V
  • Tension ...
Lumière verte

OE LT PR SM HP3W-G

Projecteurs de motifs LED 3D haute performance

  • LED vert, 520 nm (pic)
  • Tension DC minimum: 12 V
  • Tension maximale DC ...
